embedding access的前置知识

问题

互联网客户会有大量并发请求，embedding access 有没有可以共享、重排、聚合、复用的结构？搜广推的很多模型memory lookup怎样利用GPU的存储计算结构实现优化？

基础知识

embedding access

【科普】大家一直说的Embedding（嵌入）是什么？，一文看懂!-CSDN博客把文本图像等元素转成表达语义的浮点数向量，向量距离表示元素间语义相似程度。运行过程中，根据一批 ID 去一张很大的 embedding table 里把对应的向量读出来。把所有向量排起来：

Embedding Table

ID       Embedding

0    →   [ ............ ]
1    →   [ ............ ]
2    →   [ ............ ]
...
42   →   [ ............ ]
...

数学上，它就是一个巨大的矩阵：其中 NN 是 ID 数量，DD 是 embedding dimension。比如 1 亿个商品，每个商品 128 维，每个元素 FP32，那么单张表就是：108×128×4 bytes≈51.2 GB

特点：访问通常不连续
VS矩阵乘访问：规则、连续、可分块

示例

是不是类似页表中一样的拿index去页表里查找对应的mem块，然后替换的策略这种类似LRU复用可以提升。假设有三个请求，串行进行需要反复读很多向量

Request A:
[17, 42, 100, 200]
Request B:
[17, 51, 100, 300]
Request C:
[17, 42, 100, 500]

如果三个请求能够聚合起来：[17 42 51 100 200 300 500]，之lookup一次，那么12 次 embedding access就会变成7 次

重排则是把相近的id尽量一起处理，如[17, 918273, 18, 728193, 19, 20]

问题？
- 但是embedding table只是一个应用层的表，还需要经过底层的GPU tlb/cache。就算一起处理id连续的嵌入项，底层物理硬件上也不连续，访存也不会简化
  - Ans: 存储结构上会连续的。
- LRU和LFU这种为什么不能解决这个问题
  - Ans: LRU、LFU 等是在解决cache 容量有限时，留下谁？而这个embedding access的问题是能不能在这些请求真正发往 GPU memory system 之前，就发现它们存在共同访问？
- GPU的特点
  - Ans: SIMT（单指令多线程），warp同一条访问x = embedding[id];的各个线程可以id不同
- 聚合发生在 load 指令之前还是之后？
  - Ans: GPU 自己做的 hardware coalescing在 load 指令之后，硬件拿到各 lane 的地址以后，再把这些地址合并为 transaction。
  - software aggregation / reordering是在真正执行 embedding load 之前，先改变 workload。
  - 某个 warp 运行到一条load指令时threads产生的不同地址会由硬件统一coalescing，而软件会重排这些load的顺序和聚合

搜广推模型

搜广推”，是互联网大厂里很常见的缩写，指三类业务：

搜：搜索 Search
广：广告 Advertising
推：推荐 Recommendation

通过搜索词给出搜索结果，搜索结果需要尽量的接近，模型需要预测。即输入dense和sparse特征，sparse的特征在embedding table里做memory lookup，然后送入MLP后再排名。 经典模型：

DLRM：Deep Learning Recommendation Model
Wide & Deep: Deep部分使用embedding
DeepFM：解决 feature interaction

Dense feature 和 sparse feature 到底是什么

Dense feature 是本身就能直接作为数值参与计算的特征,它们进模型以后通常形成一个正常的小矩阵，然后进行标准的 GEMM / MLP

年龄 21
商品价格 3999.0
观看时长 18.2 s
历史点击率 0.13 Sparse feature如user_id = 1738291，数字 1738291 本身没有数值意义。所以是通过hash映射到向量表里，sparse feature 的处理首先不是“算”，而是查。

所以一个推荐inference可以写成：请求发送后，稀疏特征进入sparse part（look up 取出向量）然后将向量送入dense part（参与GEMM等）。其中：

Sparse part 的典型特点是内存访问密集，少量计算。memory-bound
Dense part的特点是大量计算，高数据复用 compute-bound
概念
- gather：就叫 gather。反过来，把数据根据 index 写回不同位置：通常叫 scatter。
- 随机性：
  - ID 随机性决定访问 embedding table 的哪些行
  - 请求长度随机性决定不同请求访问的id数量完全不同
- hotness / skew: Embedding ID 的访问通常不是均匀的，可能有热门ID访问频繁，冷门ID访问很少，这可以决定 cache 是否有效。

相关论文

主线应该是 Exact Embedding Lookup，不是 ANN 向量检索

优先级	论文	年份	作用	链接
1	RecD: Deduplication for End-to-End Deep Learning Recommendation Model Training Infrastructure	2023, MLSys	batch/session 内重复 sparse feature 先 dedup，再通过 inverse map 恢复；最直接对应“共享、复用、减少实际 lookup 次数”	arXiv: 2211.05239 arXiv 2211.05239
2	A GPU-specialized Inference Parameter Server for Large-Scale Deep Recommendation Models	2022, RecSys	inference 前 batch key dedup；GPU embedding cache + CPU DRAM + SSD 分层；正面对应高并发 serving 的 lookup	arXiv: 2210.08804 arXiv 2210.08804
3	Pushing the Performance Envelope of DNN-based Recommendation Systems Inference on GPUs	2024, MICRO	不消除 lookup，而是优化剩余 lookup：occupancy、software prefetch、L2 pinning，研究 GPU memory latency	arXiv: 2410.22249 arXiv 2410.22249
4	UGACHE: A Unified GPU Cache for Embedding-based Deep Learning	2023, SOSP	multi-GPU unified embedding cache；利用 skew、access affinity、NVLink/NVSwitch 做跨 GPU reuse	未检索到公开 arXiv；官方代码与论文入口
5	OPER: Optimality-Guided Embedding Table Parallelization for Large-scale Recommendation Model	2024, USENIX ATC	embedding table 的 fine-grained placement/sharding；减少 remote memory access 和跨 GPU 通信；对应“重排”	未检索到公开 arXiv；USENIX 论文页
6	HierarchicalKV: A GPU Hash Table with Cache Semantics for Continuous Online Embedding Storage	2026	把 GPU hash table 直接做成带 eviction/cache semantics 的 lookup backend；支持 HBM/host tiering	arXiv: 2603.17168 arXiv 2603.17168
7	HypeReca: Distributed Heterogeneous In-Memory Embedding Database for Training Recommender Models	2025, USENIX ATC	把 embedding lookup 抽象为 distributed KV database；GPU+CPU memory、batch pipeline、热点 embedding replication	未检索到公开 arXiv；USENIX 论文页
8	RecShard: Statistical Feature-Based Memory Optimization for Industry-Scale Neural Recommendation	2022, ASPLOS	根据 table/row access frequency 做 tiered-memory placement；hot/cold embedding 放到不同 memory tier	arXiv: 2201.10095 arXiv 2201.10095
9	BagPipe: Accelerating Deep Recommendation Model Training	2023, SOSP	利用 embedding access skew 和 future-batch knowledge 做 cache + prefetch；说明 lookup workload 存在强热点与可复用性	arXiv: 2202.12429 arXiv 2202.12429
10	Software-Hardware Co-design for Fast and Scalable Training of Deep Learning Recommendation Models	2022, ISCA	row/column/table sharding、software-managed cache、HBM+DDR+SSD、通信拓扑；建立 lookup 的全局系统视角	arXiv: 2104.05158 arXiv 2104.05158

1 RecD

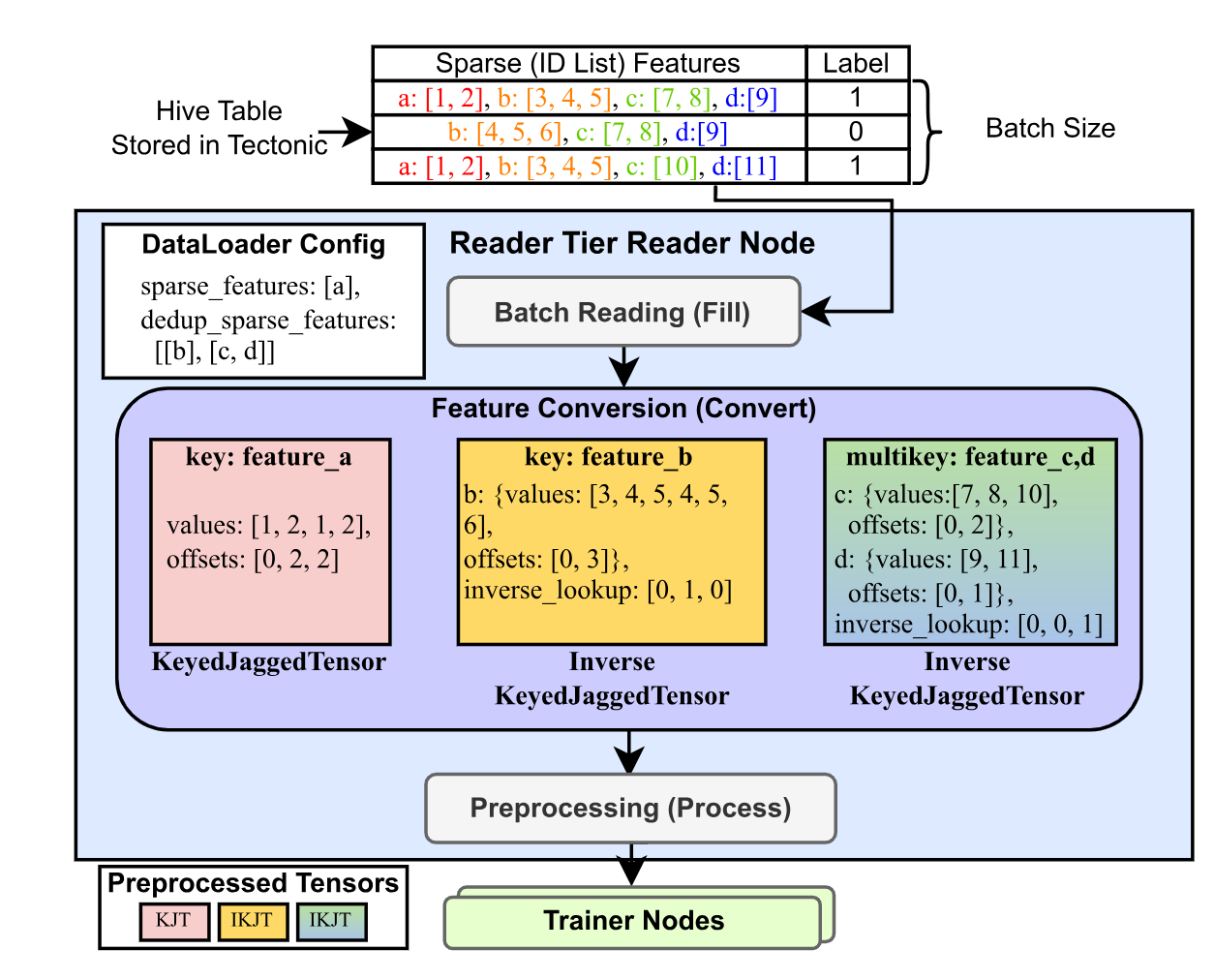

普通 PyTorch recommendation pipeline 使用类似 KeyedJaggedTensor，KJT 的结构：将一个键（即特征键）映射到一个 JaggedTensor——一个具有不规则维度的张量，即不同长度的切片。如图中特征a采用KJT格式存储，展开的值是包含重复值的。
RecD 增加了一个数据结构：Inverse Keyed Jagged Tensor，IKJT 这个结构，不保存每一个列上的特征的值，而换为相同值只保存一次，然后每列保存指向相同值的索引。并且为了使得更多的特征值相同，按照session ID进行聚类（clustering），session 内按照 timestamp 排序，目的就是让尽量同一batch中的temporal/session locality更大，后面的 dedup 才能看到这些重复

2 A GPU-specialized Inference Parameter Server for Large-Scale Deep Recommendation Models

在大规模的模型推理中，嵌入查找工作负载需要大量 GPU 内存，但计算资源却很少。这种需求不平衡显著偏离了现有硬件，降低了 GPU 在推理系统中的吸引力。因此，大多数现有解决方案将嵌入查找操作与 GPU 中执行的密集计算（即模型的其余部分）解耦，并将其迁移到 CPU，此处反而成了瓶颈：论文明确把 CPU DRAM bandwidth 和 CPU-GPU communication 视为传统架构中的重要瓶颈。这里考虑SKew

Hierarchical database architecture

这个贡献是用于解决embedding table 太大，GPU 根本装不下这个问题的。论文用三级存储:

GPU 层保存最频繁使用的 hot embeddings；
CPU 层保存一部分 embedding，充当 GPU cache 的扩展；
SSD 层保存完整模型参数，作为最终 backing store。类似工作集的思想，把 embedding table 本身当成一个具有 working set 的超大地址空间，只把当前 working set 推到 GPU。CPU DRAM 就像 GPU embedding cache 的第二级软件cache一样。

Inference GPU Embedding Cache

假定第一项已经把 hot embeddings 放 GPU 了。但是GPU HBM 中有几 GB / 几十 GB embeddings，在一定数量的key来的情况下需要快速判断key在不在。所以第二个贡献的本质是重新设计 lookup data structure，使它符合 GPU SIMT，而不是用unordered_map<Key, Embedding>直接查。

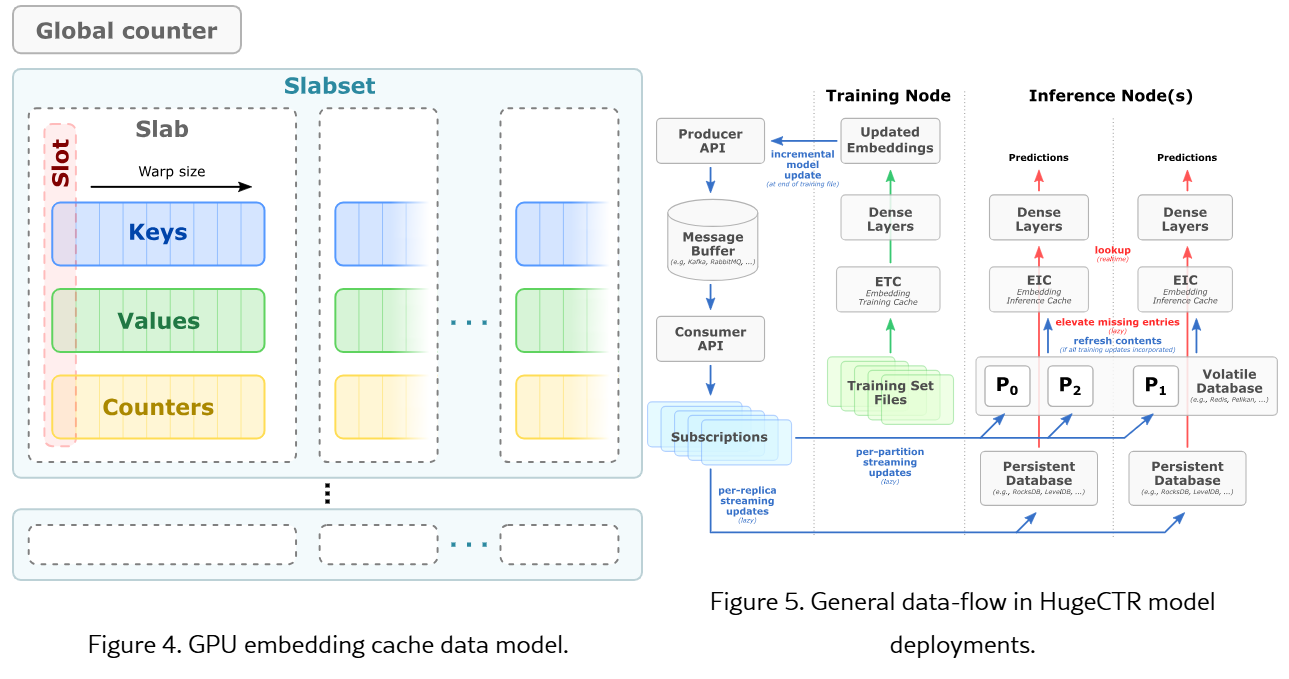

文章中考虑NVIDIA GPU：1 warp=32 threads论文于是规定：1 slab=32 slots，就是为了做到“一线程对应一个 slot”。这样的话每次查询是整个slab一起查询slots中有没有对应的key值，

一次并行比较 32 个 entry。
GPU warp 内部可以使用register-level primitive 来告诉整个 warp某个thread命中了
不需要每个线程把状态先写HBM再读回来然后引出slabset的概念，类似多路组相联，将key值hash之后再分组

3 Pushing the Performance Envelope of DNN-based Recommendation Systems Inference on GPUs

背景为embedding 已经在 GPU HBM 里了，lookup 也确实必须执行，但是还有问题在于memory latency 没有被 GPU 有效隐藏。

把 GPU embedding lookup 为什么慢搞清楚

每一个线程根据id寻找对应行的任务可以写成

//gather + reduce
acc = 0;

for (id : indices) {
    row = embedding_table[id];
    acc += row;
}

这里特别容易卡 memory latency，因为这里存在非常明确的load-use dependency，第六行的add必须等待第5行的ld完成。由于embedding是random access，所以数据大概率不在cache，L1/L2 miss后访问HBM进行查找会产生很大的lantency，整个warp会停下来

long scoreboard stall
GPU 正常解决这种问题的方法是这个 warp 等的时候换一个 warp 执行。只要resident warps 足够多，memory latency 就应该被隐藏掉。
而PyTorch embedding kernel 的 occupancy 不够论文测到 PyTorch 的 embedding CUDA kernel为74 registers/thread，一个 SM 同时能驻留的 warp 不够。所以会出现所有warp都在等待的时间，lantency就暴露出来了。

OptMT

这个优化点在于控制编译器限制每个thread可用的register。找到一个最优点是的occupancy更高且同时不产生严重的spiling（reg放到mem里）

Software Prefetching + L2 Pinning

在做了OptMT后带宽还是很低，可以发现这个问题其实是memory-lantency bound的

Prefetching：隐藏 memory latency；
L2 Cache Pinning：降低 memory latency；

Software Prefetching

类似解决数据冒险一样，在编译水平对指令重排。提前获得未来会需要的E0 E1 E2 E3 的地址，然后提前load这些指令，不与下一条数据相关的指令连续执行可以隐藏掉这个延迟

embedding 特别适合软件 prefetch
kernel 开始的时候已经拿到了offset array和 indices array，所以线程其实提前知道下一次embedding access需要什么，不会发生CPU hardware prefetcher 那种“预测错地址”的主要问题。
embedding access 虽然在物理地址上 irregular，但在软件层面并不是不可预测。问题：software prefetch 不会减少mem访问量，还会增加额外 instruction。如果预取过于积极，HBM latency还会增高

L2 Pinning

普通的cache替换策略还是会把cache替换出去。既然应用层已经知道哪些 embedding 特别 hot，就不要完全让硬件 replacement policy 自己猜。直接将top hot embedding rows pin to L2。而定义hot的方式又是使用offline profiling。

具体的实现方法不是永远不能eviction，ers而是改变 eviction priority

6 HierarchicalKV: A GPU Hash Table with Cache Semantics for Continuous Online Embedding Storage

以前的 GPU hash table 被当成 dictionary；HKV 认为在线 embedding storage 更应该被当成 cache。传统字典语义要求“插进去的 key 必须一直存在”，所以表快满的时候只能越来越长地 probe，最后 rehash 或 insert failure；HKV 直接改变这个契约：表满是正常状态，新 embedding 到来时直接在 GPU hash table 内部决定“淘汰旧 entry”还是“拒绝新 entry”。论文明确把这种 full-capacity 下仍持续运行定义为 cache semantics。

Single-Bucket-Confined Cache-Line-Aligned Design

当 load factor：越来越接近1.0，空 slot 越来越少，于是 miss 需要越来越多 probes。这会使得不同 thread 工作量不一样（warp divergence）

HKV 的做法非常激进：一个 key 只能待在一个 bucket
- 也就是不存在hash溢出后的额外块，检查完hash后的桶就可以确定miss
每个 key 除了完整的uint64 key还存一个8-bit digest（hash fingerprint），于是一个 bucket 有：128×1B=128B，而 NVIDIA GPU 的 L1 cache line 正好是128B，于是： 128 个候选key的fingerprint=1 条GPUL1cacheline

Score-Driven Built-in Eviction

传统 dictionary 不允许随便扔旧 key，因此只能继续 probe或者 rehash。但是 HKV 已经接受 cache semantics，所以可以类似cache替换，找到最没有价值的那个直接换掉。

在slot中增加一个score字段
比较新key和min(score)
留下这两个中score更高的

Score-Based Dynamic Dual-Bucket Selection

因为每个桶的利用率不同，所以虽然整个 hash table 还远没满，但 A 因为 hash collision 已经开始 eviction。所以每个 key 给两个 candidate buckets，也就是经典 P2C（Power of Two Choices，二选一负载均衡）：选更空的 bucket 而两个桶容量都满了之后，就可以改为Score-Based 的evict方法

什么叫HBM+HMEM

假设：

key = 12345
embedding E12345 = [0.1, 0.7, ..., -0.3]
score = 9821

HKV 把它拆成两部分：

索引/元数据：
key = 12345
digest
score

数据：
value = E12345

然后它规定：

key / digest / score
永远在 GPU HBM

embedding value E
可以在：
   GPU HBM
或者
   Host Memory (HMEM)

如果这个miss了，lookup(key=12345)整个 bucket 都没有 12345，直接返回 NotFound。
论文自己在讨论 eviction 时就说，错误地 evict 一个热门 embedding 会导致： costly recomputation or a remote fetch
